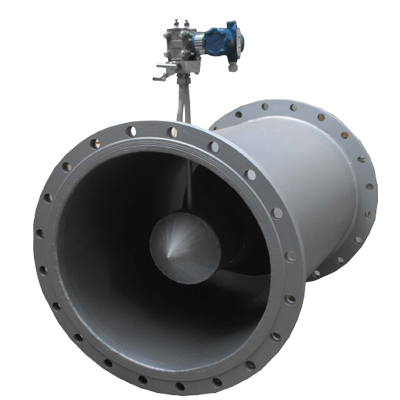

V錐形流量計，又名V型錐流量計、V形錐流量計、錐型流量計、錐形流量計、內錐流量計、內錐式流量計、一體化V錐流量計、V錐流量計。V錐流量計的錐形管特殊結構，有效的消除了目前在用孔板、噴嘴的性能缺陷，使之在使用過程中不存在類似孔板等節流件的銳緣磨蝕與積污問題。

       工作原理是當充滿管道的流體，流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。

       V錐流量計測量范圍極廣，可測量各種氣體、液體、蒸汽和氣、液兩相介質。在石油、化工、冶金、電力、環保、造紙、食品等行業都有廣泛的應用。

       V錐型流量計特點:

       1、具有良好的準確度(≤0.5%)和重復性(≤0.1%)。

       2、具有較寬的量程比(10﹕1~15﹕1)

       3、整流功能，只需要極短的直管段(前1~3D后0~1D)。

       4、清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。

       5、保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。

       6、耐高溫、高壓、耐腐蝕、不怕震動。

       7、可測流體的種類非常廣泛(液、氣、蒸汽)，流量測量范圍寬(微小流量~大流量)，適應的管道DN15~DN3000。

       8、流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等

       9、 無可動部件

       10、當流體流經填 的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。

       11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。

       V錐型流量計技術特點:

       V錐流量計應用場合：

       1．氣體煤氣：焦爐煤氣、高爐煤氣、城市煤氣天然氣：包括含濕量５％以上的天然氣各種碳氫化合物氣體：烷烴類，烯烴類等氣體各種氣體制造：氫、氦、氬、氧、氮氣等腐蝕性氣體：濕的氯化物氣體等空氣：包括含水，含塵埃的空氣、壓縮空氣等煙道氣：各種鍋爐、加熱爐排放的煙道氣；

       2．蒸汽：飽和蒸汽、過熱蒸汽；

       3．液體油類：原油、燃料油、含水乳化油、柴油、液壓油等水：原水、飲用水、生產水、污水等各種水溶液：酸、堿、鹽水溶液等有機物化學品：甲醇、乙二醇、二甲苯等；

       4．特殊流體油＋HC氣＋沙加氣的水：H2O+N2+空氣；H2O+CO2等。

       V錐流量計選型所需工藝參數：

       1、流體名稱

       2、管道內徑(單位：mm)

       3、選用V錐流量計的型式(法蘭型、直接焊接型和對夾型)

       4、V錐流量計在工作狀態下和標準狀態下刻度流量單位(kg/h，t/h，m3/h，Nm3/h)

       5、V錐流量計常用流量

       6、V錐流量計在工作狀態下和標準狀態下(介質為氣體時應該說明流量的狀態)的小流量、大流量

       7、工作壓力(絕壓和表壓，單位：MPa)

       8、流體高、低、常用的溫度溫度(單位：℃)

       9、在工作狀態下和標準狀態下(介質為氣體時應該說明流量的狀態)的流體密度(單位：kg/m3)

       10、流體粘度(單位：Pa.s)

       11、相對溫度

       12、氣體成分容積百分比(用于二種以上的混合氣體)

       V錐流量計安裝方法：

       1、管道法蘭安裝的方法為：V錐流量計的兩端各有一個法蘭，與管道上的法蘭進行連接，是通常工業比較常用的連接方式，特別適用于各個管道口徑的連接，此種安裝方式可與差壓變送器進行分體安裝，通常使用于測量蒸汽的流量和高溫介質的流量。

       2、法蘭夾裝式安裝方法為：V錐流量計兩端各配有法蘭，當連接的管道無法蘭連接時，可選用焊接的方式進行連接，再把V錐流量計安裝在法蘭之間。

      3、管道焊接式安裝方法為：V錐流量計與安裝管道沒有法蘭連接的情況下，采用直接焊接的方式，直接把流量計與管道焊接在一起，此種方法安裝成本較低，減少了4片法蘭的成本，適用于大口徑流量計的安裝場所，屬于一次性安裝方式。
