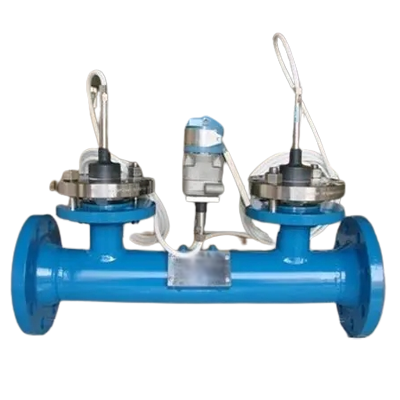

楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊(又稱楔形節流件)，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

       楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。

       流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變?yōu)殡娦盘?hào)輸出，再經經專用智能流量積算儀運算后，即可獲知流量值。它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合有優勢。

       楔形流量計主要針對的介質是一些低流速，密度較高的介質如導熱油，煤焦油，潤滑油等，這類介質流速慢一般的流量計介質流量達不到測量要求或者就是介質容易結晶或者有雜質容易造成流量計的損壞或堵塞。使用單位可以根據列舉的這些條件對照自身介質的特點，來選擇是否選用楔形流量計，或者也可以直接與我們聯系溝通，我們會給你提供合理的方案。

       楔形流量計主要特點:

       1、特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|(zhì)測量;

       2、測量精度不受流體介質介電常數等特性的影響和限制;

       3、楔形件結構設計特殊，有導流作用，防堵塞;

       4、具有流體粘度變化、溫度變化、密度變化等補償功能;

       5、抗振動、抗沖擊、抗臟污、抗腐蝕;

       6、具有雙向流量測量功能;

       7、測量精度高;

       8、楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低;

       9、無運動部件、無磨損，長期使用時不需要重新標定。

       楔形流量計技術參數:

       楔形流量計應用場合：

       楔形流量計主要用于高粘度重油、渣油、柴油、機油等、工業煤氣、焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、城市煤氣、氫氣、氮?dú)狻⒖諝狻⑺羝⑽鬯后w等介質的流量測量。

       楔形流量計選型：

       在選擇楔形流量計時，主要從以下幾個方面去考慮：

       1、儀表材質

       儀表的材質，原則上應根據所測量介質的腐蝕類型和腐蝕性的大小以及介質工況溫度由用戶自己做出選擇。本產品中的楔塊及接頭材質均采用不銹鋼(1Cr18Ni9Ti或304或316)，外殼(法蘭、管道)采用碳鋼或不銹鋼，適用于介質溫度400°以下的非強腐蝕性介質。

       當介質工況溫度≥400°C時，需根據具體的工況溫度、介質的氧化性、腐蝕性，選用更適合的耐熱鋼種。

       當介質工況溫度在-20～190°C范圍時，宜采用1Cr18Ni9Ti或用戶的其它耐低溫材質。

       對于各類酸、堿、鹽強腐蝕性介質，其儀表材質需由用戶同我公司另行協商確定。

       2、通徑規格

       楔形流量計產品，一般情況下都按工藝管道的公稱通徑選定流量傳感器的通徑規格，如管道的公稱通徑(或內徑)為100mm時，應選通徑規格為DN100mm的產品，我公司可根據用戶提供的產品定貨咨詢表的數據進行選型計算，如果認為有必要調整傳感器內徑時，則向用戶提出更改選型規格的建議，提請用戶重新確認。若在用戶設計選型時，安裝管道尚未確定，我公司也可根據用戶在產品定貨咨詢表中提供的測量條件，向用戶推薦通徑規格，提請用戶確認。

       3、取壓方式

       差壓的測量，一般都采用普通螺紋取壓方式，即在測量管管壁開孔，通過取壓接頭與導壓管相連接。遠傳法蘭取壓，適用于不宜直接采用導壓管導壓的測量場合，如測量重油等粘稠流體或其它極易堵塞取壓通道的臟污流體以及其它特殊測量場合。遠傳取壓的傳感器安裝支座配合尺寸，依所選用的傳感器型號規格而定。

      4、關于流量

      選型時，應保證管道內的流體流量在流量計的測量范圍之內，且處于其測量范圍的1/2～2/3處較合適。

       楔形流量計安裝注意事項：

       1、一般楔形流量傳感器有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能排除氣泡，以免引起儀表零點漂移；

       2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，直管段長度要求請?jiān)敿?xì)閱讀說明書。

       3、水平安裝時，楔式差壓元件應與管道中心線成90°。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。
